11/07 ELEGOO MARS PROでネジ変換アダプタ作成

光造形3DプリンタELEGOO MARS PROによるマイクネジ変換アダプタ作成に挑んでみた.

直径20mmの円を描き,18mm押し出して円柱を作成.底に5/8インチの円を描き,12mm押し出して穴を開ける.円柱の反対側には3/8インチの円を描いて10mm押し出して雄ネジ用の円柱を作る.

穴にはネジツールで5/8インチの雌ネジを切る.下の円柱には直径18mmと22mmの円を描き,内接ポリゴンツールで多角形を作る.これを18mm押し出して外側にギザギザを作る.

上の円柱には3/8インチの雄ネジを切る.

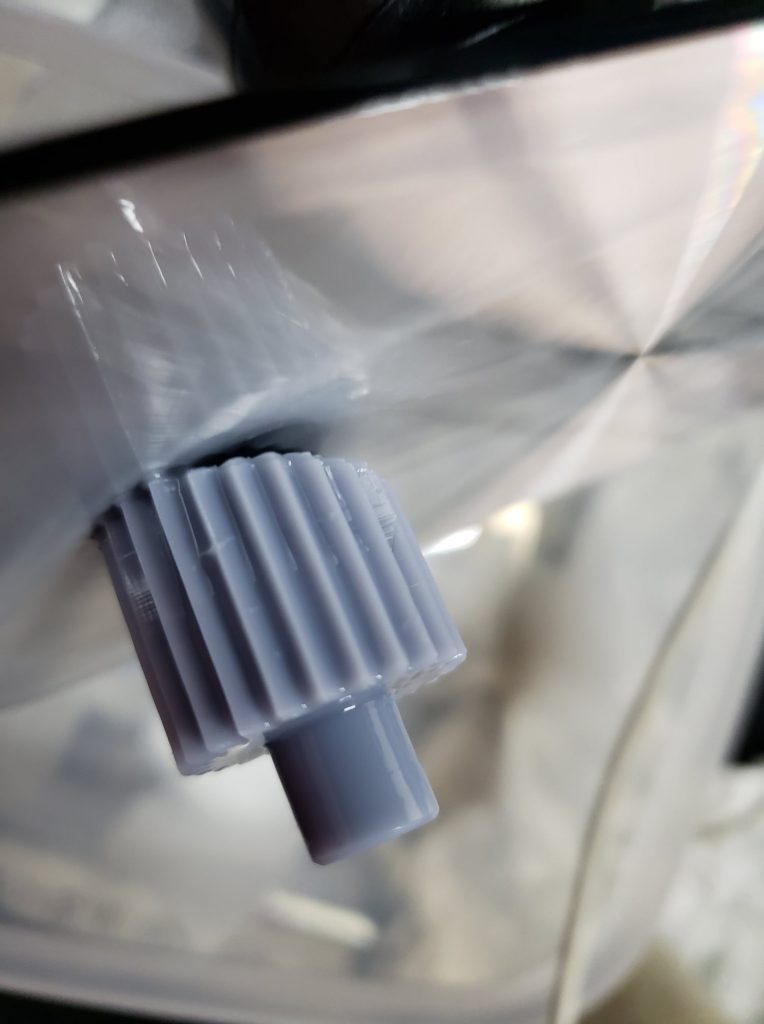

だけどゼロ点調整が狂ってしまい,プリント出力に何度も失敗.3時間たって見るとバットの底に造形物の片割れがへばりついているだけ.

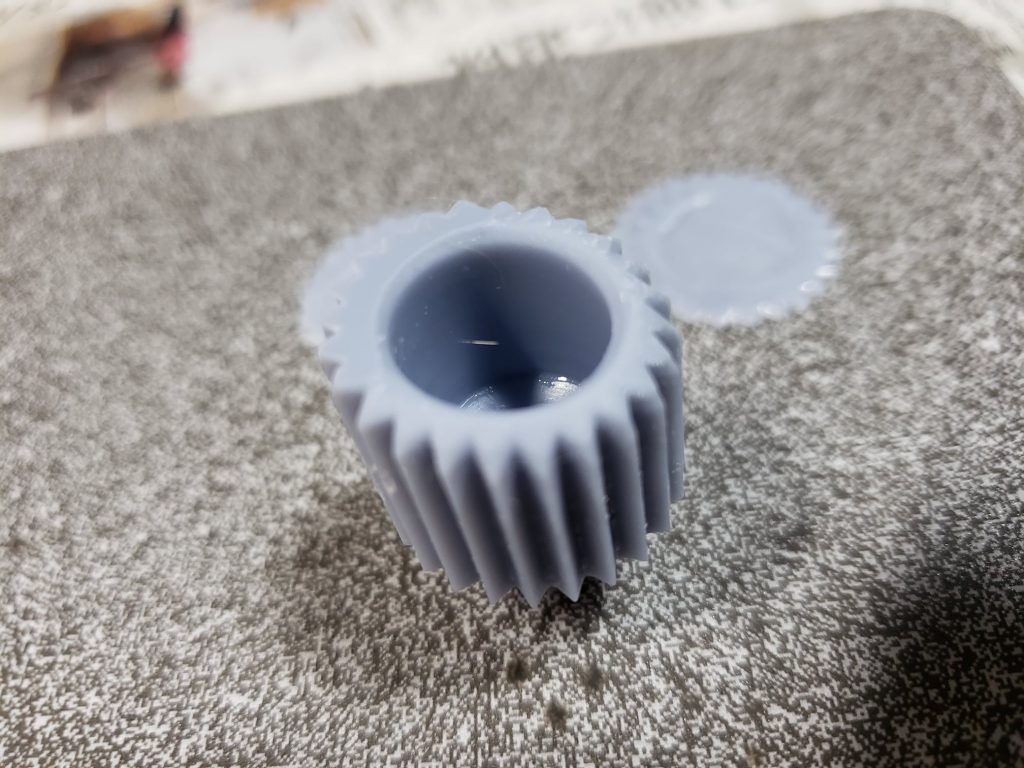

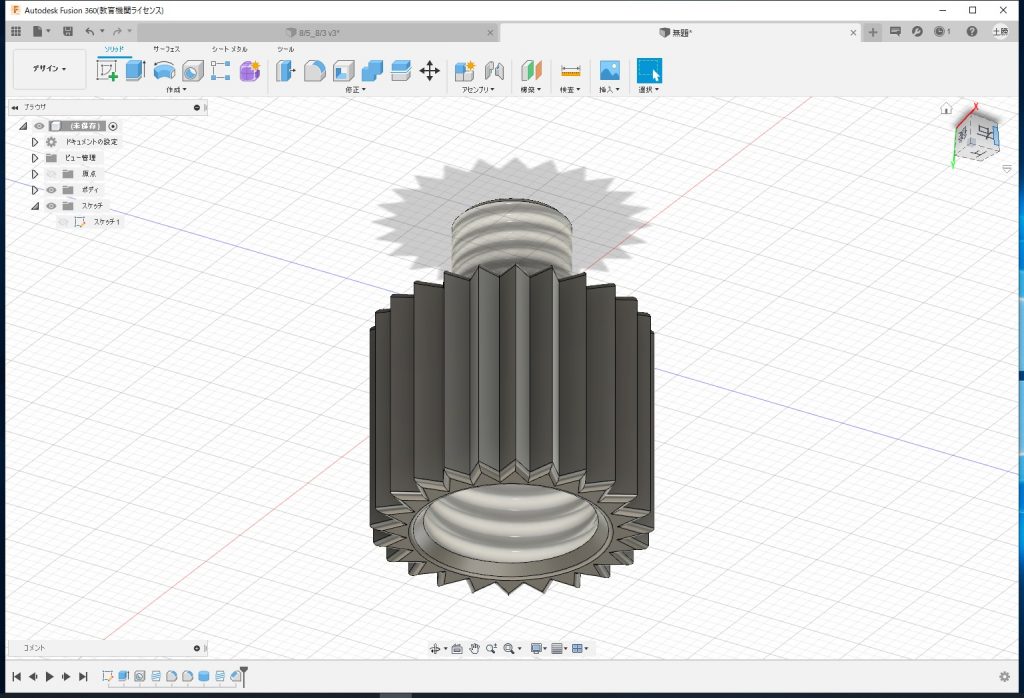

ようやく今夜,全体が出力できた・・・ 底面が傾いているのはご愛敬としても,ネジが切れてない,雄ネジも雌ネジものっぺらぼう.Fusion360の画面では切れてるはずなんだけど.
